来自瑞士的Equans公司是建造复杂技术系统领域的专家，业务覆盖电气、暖通空调及基础设施。公司对项目的竣工标准有着严苛的要求——即便客户已提供竣工模型，团队仍坚持自主扫描复核，以确保数据“零偏差”。

日前，NavVis与Equans BIM主管Michael Schwery联合举办网络研讨会，复盘双方合作项目：如何以NavVis技术捕获最新、最准的现场数据，把不确定性降至最低。

从扫描到可用模型24小时内实现

Michael Schwery指出，过去采集现状“又慢又贵”。如今，NavVis VLX三维激光扫描系统使得Equans在内部即可快速完成独立扫描：当天扫、当晚即可上传至IVION云端，次日一早便可收获高分辨率点云与360°全景数据。

在规划模型阶段修正偏差，成本比施工阶段降低10-20倍

以下三则现场案例展示了NavVis移动扫描系统在项目中如何实现“实测—模型—现场”路径：

1、根据核实的条件进行规划

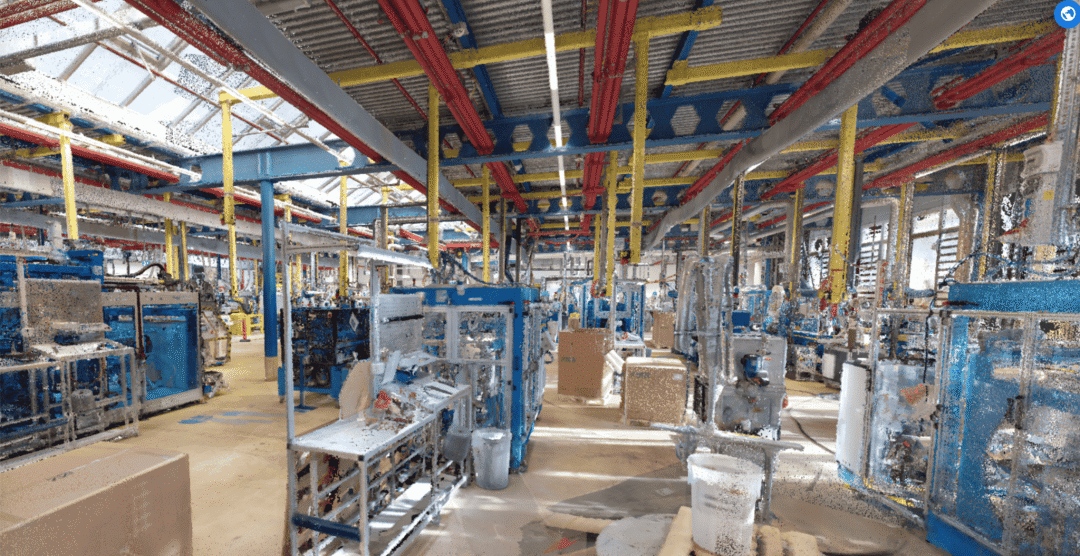

在ABB的一个生产和存储设施中，Equans需要记录狭小、低矮空间内的现有条件。团队采用NavVis VLX移动扫描系统，仅用两小时就完成2,900 m²（约31,200 ft²）的扫描，比传统静态扫描节省14小时。点云数据与360°全景图像直接上传至NavVis IVION，供下游BIM调用，确保设计模型与现场1:1对应。

2、施工前的设计和模型检查

在另一项目中，团队用NavVis移动扫描系统核对业主提供的竣工模型，即刻发现多处不匹配的情况：开口对位偏差、电缆桥架错位、部分管道未建模。通过在模型阶段提前修正，避免了现场返工和工期延误。正如Michael Schwery所言：“在模型中解决问题的成本，比在现场改低了10–20倍。”

3、施工过程的同步验证

一座六层、总面积25,000 m²（约 269,000 ft²）的数据中心，Equans仅仅只用了两天就完成了全区域扫描。将点云数据与设计模型比对后，发现开口、支架及组件多处偏离，团队一次性整改，节省返工费用逾9万瑞士法郎。

流程背后的“协调工具”

Michael Schwery介绍，Equans现阶段采用NavVis IVION与Revizto并行机制：IVION 基于浏览器提供点云、全景影像及几何量测，并支持上传IFC模型 ；Revizto则承担模型合模、冲突检测与问题追踪的主体工作。常规做法是从IVION导出扫描成果载入Revizto，完成坐标匹配后开展后续校核。

项目经验分享

Equans已将动态扫描固化为标准交付流程，其目标不再局限于数据采集，而在于保障施工连续、决策前置。借助NavVis移动扫描系统，团队可在早期验证设计假设、暴露隐蔽偏差，为项目管理提供可量化的决策依据，持续降低潜在返工成本。
