Trimble移动测绘系统产品系列——车载移动测绘技术的创新
基于用户掌控的工作方式
无论什么项目或多少预算，天宝的车载移动测绘解决方案全套组合产品，能够为用户提供多种选择，满足用户的不同需求。天宝公司专注于一整套完备的系统和工作流程，并具有贯穿全套组合产品的通用软件。无论用户是对捕获全息影像以创建基于地图的街景应用感兴趣，还是希望完成精确的测绘和工程项目，天宝移动测绘解决方案期待着用户的探索和体验。
工作流程
着重介绍下其中最新上市的MX50

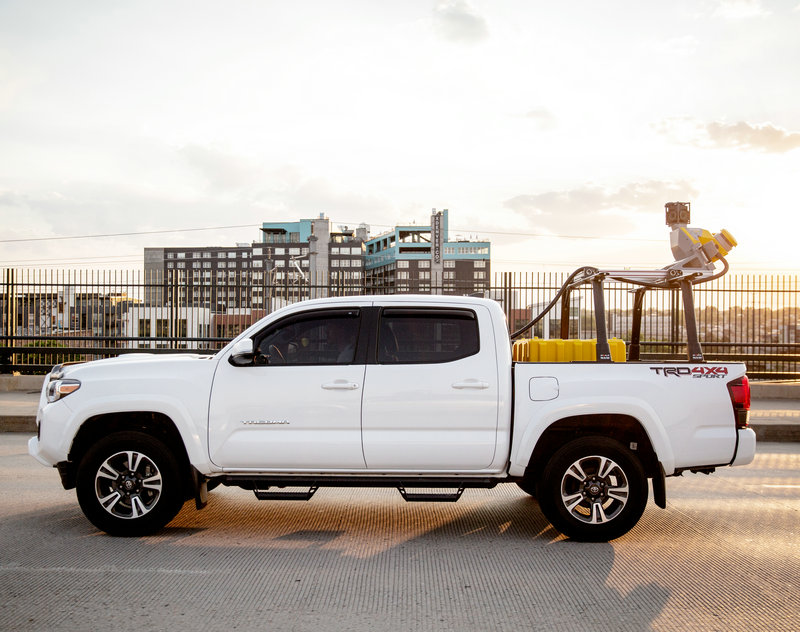

Trimble MX50高精度、中测程移动测绘解决方案
密集点云、高精度、中等测程 - 用于影像测绘和资产管理
Trimble MX50是一款实用型外业竣工移动影像测绘解决方案，适用于资产管理、影像测绘和道路维修。该系统提供了非常准确的环境点云，并伴随有全息影像，大大提高了生产率。
无论是高速公路管理机构、市政部门还是地方政府，Trimble MX50都可使用户掌控自己的数据采集项目。使用该系统不需要特别的专业知识和技能，安装和操作简单易行。伴随的点云和影像具有用户需要的一切相关数据，以供提取资产位置、规模、状况以及其它检查和属性信息所用。Trimble MX50的精准点云可以增强定位资产和测量资产的能力，而360度影像可用于判断检查数据和要素属性信息。
Trimble MX50移动测绘解决方案——MX50的优势
- 实用的移动测绘系统，将精确的LiDAR数据和身临其境的全景图像结合在一起
- 先进的TrimbleR LiDAR技术与成熟可靠的移动平台相集成
- 精确的点云，用于路面、高速公路维修或资产管理等应用
- 简易的系统安装和基于浏览器的直观操作
- Trimble提供了从现场到完工的完整工作流程 -采集、处理、提取、发布和数据集成
技术参数
|
电气数据 |
|||||
|
电源输入电压 |
12 V-DC (12 V–16 V) |
||||
|
功耗 |
|||||
|
典型 |
150 W (最大 350 W @ 启动) |
||||
|
系统组件 |
|||||
|
传感器单元 |
包括 |
||||
|
控制单元 |
包括 |
||||
|
电源单元 |
包括 |
||||
|
GNSS方位角测量系统 |
包括 |
||||
|
车顶架 |
包括，不包括标准横杠 |
||||
|
运输箱 |
包括 |
||||
|
外业软件 |
TMI，基于浏览器，无需安装 |
||||
|
电缆，电池到电源单元 |
5米 |
||||
|
电缆，电源单元到控制单元 |
3米 |
||||
|
电缆，控制单元到传感器单元 |
5米 |
||||
|
数据存储 |
1套 (1 x 2 TB SSD，可拆卸) |
||||
|
控制器 |
控制器平板电脑或笔记本电脑，Wi-Fi或网线连接，其它自带设备 |
||||
|
MX50 激光扫描仪 |
|||||
|
激光扫描器数量 |
2 |
||||
|
激光类别 |
1，对人眼安全 |
||||
|
有效测量频率① |
320 kHz 和 960 kHz |
||||
|
扫描速度(双头系统) |
240次扫描/秒 |
||||
|
最大扫描范围，目标反射率 > 80%② |
80米 |
||||
|
最小扫描范围 |
0.6米 |
||||
|
每个脉冲最大目标数 |
1 |
||||
|
准确度③ / 精密度④ |
2毫米 / 2.5毫米 @ 30米 |
||||
|
视场 |
全景⑤ |
||||
|
嵌入式TRIMBLE GNSS惯导系统 |
|||||
|
精度-没有GNSS中断(后处理)⑥ |
|||||
|
X、Y位置(米) |
0.020 |
||||
|
Z位置(米) |
0.050 |
||||
|
速度(米/秒) |
0.005 |
||||
|
横滚角和俯仰角(度) |
0.015 |
||||
|
航向值(度)⑦ |
0.025 |
||||
|
精度 - GNSS中断60秒(后处理)⑥ |
|||||
|
X、Y位置(米) |
0.320 |
||||
|
Z位置(米) |
0.130 |
||||
|
横滚角和俯仰角(度) |
0.020 |
||||
|
航向值(度)⑦ |
0.030 |
||||
|
附件 |
|||||
|
DMI⑥, ⑧ |
支持，可选件 |
||||
|
相机 |
|||||
|
相机类型 |
数量 |
安装 |
视场 |
焦距 |
|
|
球形相机，30 MP(6 x 5 MP) |
1 |
固定 |
全球面的90% |
4.4毫米 |
|
|
捕捉模式 |
按距离或时间，最多每秒10帧。 |
||||
|
第三方硬件集成选项 |
|||||
|
传感器单元的同步输出 |
1 (NMEA + PPS) |
||||
|
环境特性 |
|||||
|
数据采集的最大车速 |
110公里/小时 |
||||
|
IP等级 |
IP64(传感器单元) |
||||
|
系统工作温度 |
0℃～ +40℃ |
||||
|
贮存温度 |
-20℃～ 50℃ |
||||
|
相对湿度(工作) |
20% ～ 80% |
||||
|
相对湿度(储存) |
20% ～ 95% |
||||
|
物理特性 |
|||||
|
传感器单元尺寸 |
0.54米 x 0.55米 x 0.57米 |
||||
|
传感器单元重量 |
23公斤 |
||||
|
车顶架尺寸 |
1.13米 x 0.60米 x 0.31米 |
||||
|
车顶架重量 |
18公斤 |
||||
天宝移动测绘其他产品
Trimble MX7移动影像采集系统
基于影像的系统 - 用于影像测绘和资产管理
Trimble MX9高精度、长测程移动测绘解决方案
密集点云、高精度、长测程 - 用于影像测绘和工程
