上海巷尚三维扫描案例——大空间高精度房屋测量

2018/8/17

项目背景

本案例需测量某激光测量工具生产企业的实验室。

该实验室空间尺寸为6*6*3米。客户需要对四周墙壁建立三维模型并进行可视化模拟，为后续的设备安装和实验活动提供依据。该客户对房间测量空间精度要求高达0.5mm. 该客户希望我司能提供合适的解决方案。

此项目的难点在于：

首先，按照客户需求，是要对房间整体进行扫描采集数据，但是一般的大空间扫描仪或者手持式扫描仪几乎不可能都达到这种精度要求。

三维扫描解决方案

我们的方案是：采用Creaform的摄影测量设备MaxSHOT 对房间进行全局拍照，保证整体精度，然后采用Creaform的MetraScan跟踪式扫描仪进行扫描。

MaxSHOT 3D

摄影测量系统

操作简单

实时提示拍照是否合格

精度高（0.015mm/m）

MAXSHOT 3D简介

MAXSHOT 3D（next）是CREAFORM（形创）2017年4月发布的第二代摄影测量系统。该系统能够快速便捷的完成高精度三维坐标测量，也可以配合CREAGORM其他扫描产品使用，用来降低因物体增大而带来的精度衰减。为大物件（2米到10米，甚至更大）的扫描测量提供了精度保障。

MetraSCAN3D

无臂手持式光学三坐标扫描仪

工业领域大物件扫描的好选择：

精度高、速度快、表面材质要求低、无需贴点

METRASCAN 3D 简介

METRASCAN 3D 是加拿大CREAFORM(形创)公司推出的新一代工业级光学三坐标三维扫描仪，相比上一代扫描仪，其扫描速度提高了12倍，精度提高1.5倍，重量减轻25%，几乎可以扫描任何材料，如黑色亮面、黑白相间等一般扫描仪无法扫描的材料。其扫描不需要贴点，对于扫描大型物件，具有独特的优势。该产品已广泛用于汽车、航空航天、轨道交通、发电设备等制造行业。

◆

操作流程

◆

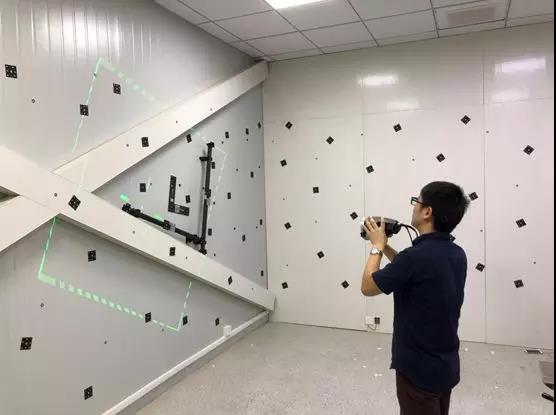

█ 现场贴编码点和一些标记点。用于全局摄影拍照，并给扫描提供坐标参考。摄影测量+拍照，3.5小时完成。

█ 出数据图

扫描完成后，对数据进行修复，2小时内完成。最终结果如下

应用前景

本案例中摄影测量设备Maxshot结合Metrascan的方案较其他扫描设备相比优势明显：地面三维激光扫描仪的本身的测量精度无法满足要求，而普通的手持三维扫描仪因为空间大，导致精度衰减呈几何数级递增，亦无法满足需求。因此此类空间较大且精度要求较高的物体，我们推荐在使用Metrascan之前先使用MaxSHOT进行拍照。

本案例中如此高精度的大空间三维扫描需求，是工业4.0时代智慧工厂的一个需求缩影。三维扫描直观、迅速的获得高精度数据后，可以准确反应真实情况，最终目标是在电脑上建模虚拟产生一个三维空间的虚拟世界。

三维扫描，助力未来空间设计的可视化、立体化操作。

“

上海巷尚信息科技有限公司是一家致力于三维扫描领域，提供专业级行业解决方案的技术型企业，扫描范围具有多尺度、大跨度的特点，擅于将不同空间尺度，使用不同三维扫描设备获取的数据融合成整体，为客户提供完整的解决方案。

公司主要销售CREAFORM（形创）手持三维扫描仪及三维软件、FARO(法如)地面三维激光扫描仪，以及POLYWORKS、GEOMAGIC（杰魔）、Pointsense等三维软件。

公司业务涉及软硬件产品销售和三维扫描、逆向、质量检测、培训等技术服务。
